概述

　　XL-21型动力配电柜主要用于工矿企业。交流频率50Hz，电压500V以下三相三线、三相四线电力系统，作动力照明配电用。该产品系列户内装置，用钢板折弯焊接而成，单扇右手门，刀开关操作手柄在箱前右柱上部，门上装有测量仪表操作和信号电器。打开门后全部电器敞露，便于检修维护。防止灰尘、雨水渗入；箱内配有安装底板，可安装电器设备，门开启大于90*转动灵活。进出线采用电缆接线操作，安全可靠。

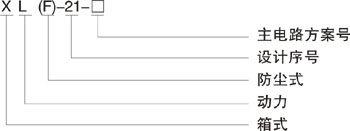

 型号含义

使用环境条件

1、环境温度:-5℃+40℃,且24h内的平均温度不超过+35℃。
2、海拔高度:不超过2000m。
3、相对温度:在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对温度(如:+20℃时为90%),考虑到温度的变化允许产生适度的凝露。
4、设备安装时垂直面的倾斜度不应不超过5℃。设备应安装在无剧烈振动、无冲击及无腐蚀的场所。

主要技术参数(见表1)

主电路方案

　　本开关柜主电路方案共105个，但不包括由于辅助电路控制与保护的变化而派生方案和规格。

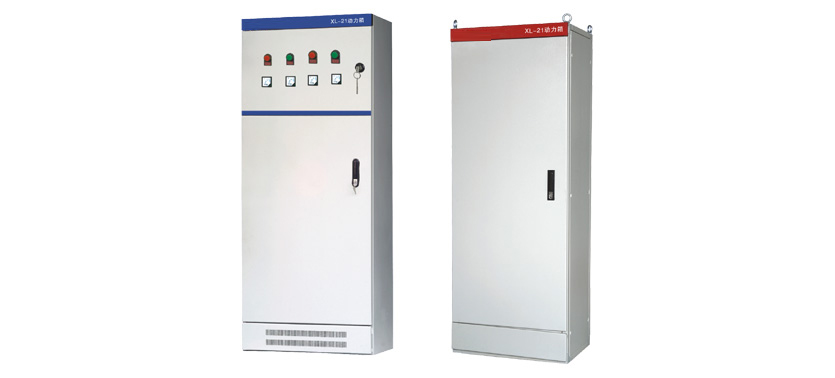

产品结构

　　XL(F)-21型低压动力配电柜系户内靠墙或不靠墙安装，可制成单开门或双开门的配电装置，其基本结构采用钢板弯制及角钢焊接而成，前门可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开柜门，配电箱内部所有设备为敞露，便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还可装有接触器和热继电器，作电动机频繁启动、欠压、过载保护功能，若配相应电器元件，则起到马达接地保护功能。
　　门与壳体均焊有接地螺钉，确保壳体与地连接可靠。
